  引  言
  石家庄科利华电气有限公司是一家专门从事电源 系统研发、生产和销售的高科技企业。公司从诞生之初就确立了用最新技术造就创新产品,用创新产品服务行业用户的发展之路。几年来,公司依靠先进的技术、诚 信优良的服务、科学的管理和难能可贵的商业道德,产品不断得到众多用户的首肯与认可,公司业绩蒸蒸日上,被用户誉为电源行业的后起之秀!
  科利 华电气拥有具备交、直流电源行业近20年从业经验的高级工程师组成的技术团队。他们亲历了电源行业发展变化的全过程,率先在业内将新一代工业级32位微处 理器引入电源系统的设计中,打破了同行业用80年代水平的8位单片机研制积木式监控系统的传统思路。在新技术应用方面与时俱进,彻底改变了电源行业的旧 貌,消除了原有监控系统存在的技术陈旧、抗干扰能力差、误报警、通信故障、死机、烧机等问题。科利华电气凭借绝对自主的研发实力,拥有高、中、低端的系列 化电源产品,包括不同规格的其它相关产品。公司在国内拥有优质的行业协作伙伴,能给用户提供整套的配电柜的技术方案。
  科利华电气拥有业内最先进、完整的系统解决方案,为客户提供及时完善的售前、售中及售后的技术支持。"采用先进技术,提供一流产品,持续改进管理,优质服务客户"是公司的宗旨。我们的目标是为客户提供更方便、更可靠的电源产品!
  第一章 JPM智能交流配电监控系统简介
   智能交流配电监控系统采用标准的网络机柜结构,这使得配电系统能很好的融合到机房环境中,提升了配电系统档次,改变了配电系统形状与众不同,需要隐蔽放 置的现状。本系统适用于各种机房、数据中心等。智能交流配电监控系统采用高精度数据采集设备,能精确地测量配电系统各项参数,包括进线相电压、进线相电 流、母线开关状态,防雷器状态(或熔丝状态)等以及母线进线的各相有功功率,功率因素以及电度、频率、支路通断状态、支路电流等电源参数。全面的电源管理 功能,将配电系统完全纳入机房监控系统,并能通过远程通信,能实现机房数据的集中监控。多项监测参数和各报警信息均可同时显示于同一监控画面中,为管理人 员全面而快速地了解各运行参数提供了便利,同时还采用了菜单式操作界面,直观的状态模拟图,极大地提高了管理人员的工作效率和操作准确性。
  1.1  监控系统组织结构

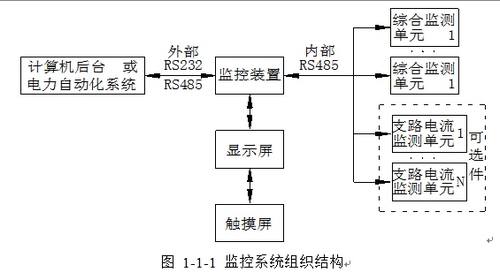

   基本的JPM触摸式智能交流配电监控系统由监控装置(监控系统主机)和综合监测单元(监控系统从机)组成,它们之间通过内部RS485总线连接,可满足 用户开放式组屏的习惯需求。用户也可以通过扩展多个综合监测单元,支路电流检测单元等产品,以构成功能更强的一体化智能直流监控系统。系统结构框图如图 1-1-1所示。
  1.2 监控系统功能特点
  1.2.1 监控系统主要功能及特点:
  设备配置以大容量触摸液晶屏为人机界面的高档分体式监控系统。监控系统主要功能特点如下:
  1.监控系统实时监测最多两路交流母线输入的3相电压、3相电流值、各相功率及功率因素以及2路母线的总电
  度、频率;同时可以扩展检测128路馈线支路的电流值,并能在它们超出相应设定范围时给出告警。
  2.监控系统以辅助点的方式实时监视两路交流输入断路器、熔丝状态、防雷器状态,在它们故障时给出告警。
  3.监控系统以电压的方式实时监测每一路馈出回路的状态,在馈出失电时给出告警,并可单独屏蔽某一路告警。
  4.监控系统可将配电柜的状态模拟图显示在屏幕上,直观反映系统开关状态的通断情况,形象直观一目了然。
  5.监控系统采用32位ARM真正工业级微处理器,速度更快、功能更强,集成度更高。
  6.通讯口、模拟量通道、开关量通道采用了隔离技术,微处理器得到精心呵护,符合高等级抗扰度国际标准,
  系统工作稳定可靠。
  7.独特的全中文引导式5.7寸人机触摸界面,简洁、直观、触摸操作方便。
  8.监控装置具有数字电位器校准功能。
  第二章 触摸监控主机(监控系统主机)
  2.1  监控主机技术参数
  ● 工作电源: AC220V±15%
  ● 额定功耗: ≤5W
  ● 外通讯接口: 1个RS232口;1个RS485口;一个CANBUS口;一个以太网口(非标配);
  ● 内通接口:1个RS232口或RS485;
  ● 干结点输出: 3个
  ● 可连接交流配电综合监测综合单元数: 4个(128路馈出支路);
  ● 环境温度:-10℃~50℃
  ● 海拔高度:≤2500m
  ● 外形尺寸 (高×宽×深):145mm × 195mm × 45mm
  ● 开孔尺寸 (高×宽):139mm × 188mm(已经在实际尺寸的基础上各增加了1mm切勿开孔过大)
  ● 产品重量: ≤0.5kg
  2.2  监控主机功能特点

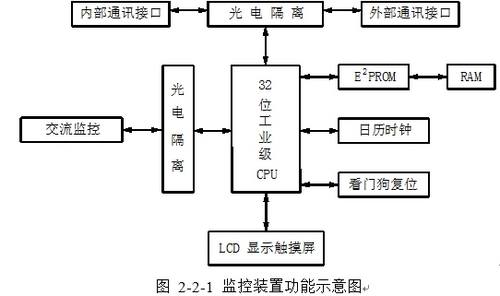

  监控主机功能结构如图 2-2-1所示。
  2.2.1 监控装置主要功能
  ● 监控主机的控功能:
  监控主机是整个监控系统的核心,系统中所有检测单元的信息都上传给监控装置显示;对系统的所有操作和控
  制功能也是在监控装置上实现的。
  ● 内通讯功能:
  可连接直流监测综合单元数: 4个(128路馈出支路);
  可以扩展短信报警器,实现故障遥传给预先设定好的值班人员的手机上。
  ● 后台通讯功能:
  所有本地数据都可以经MODBUS,CDT,RTU,IEC103规约上传至后台电脑集中监控机房中心。
  2.3 监控系统主机说明

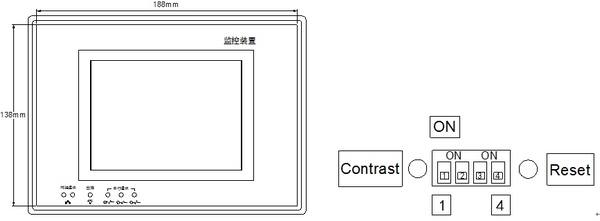

  JPM 监控系统主机采用非常方便的卡片式安装,安装尺寸如图2-3-1所示。用户只需在柜体的面板上
  按照图中虚线框上标注的尺寸开一个长方形孔,将监控装置放入其中,然后从背后将安装卡片钩在上方与下方
  的开槽上,拧紧螺钉即可。

图 2-3-1 监控装置安装尺寸示意图            图 2-3-2 监控装置拨码示意图

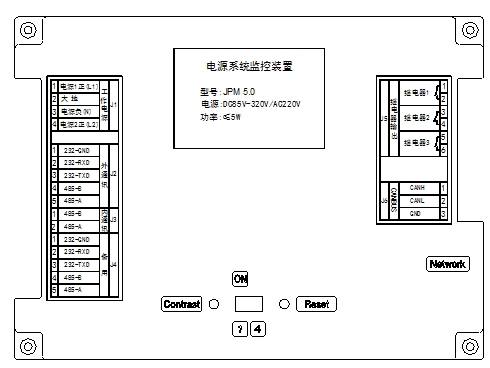

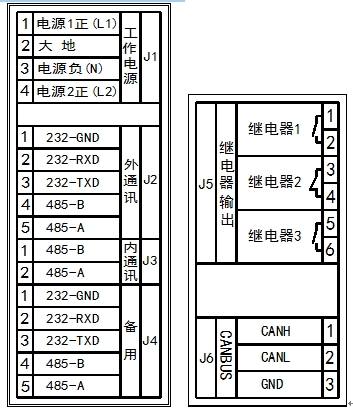

  图2-3-3给出了监控装置接线端子示意图,有几点说明如下:
  ● J1是主机装置的工作电源,介于该装置可实现交/直流两种方式供电,当做为智能交流配电监控使用时请选用交流供
  电方式,并可以支持2路交流220V±15%的电源供电。J1-1;J1-4分别为2路电源的输入,J1-3为2路电源共零线,
  J1-2为大地;需与机柜大地连接在一起。(建议电源最好是从给负载供电的输出上取电,因为这个电源最优质)。
  ● J2是外通讯接口,J2-1;J2-2;J2-3是RS232接口方式;J2-4;J2-5是RS485接口方式。关于外通讯接口的使用,请用户注意:这两种方式用户只2者选其1使用,不能同时使用,系统会自动识别。
  J1-4与2-1之间的空位是为在强电与通口之间隔开距离所设置的间隔位,请注意接线。


图 2-3-3 监控装置(主机)接线端子示意图及放大图
  J3是RS485对内通讯接口,对应为"B","A"。为了方便接线,所以没有选用D型9针头。出于避免干扰考虑,请在
  配线布线时将电源线及其它连线与通讯线分开,通讯线请使用屏蔽线。
  ● J4是一个备用通讯口。
  ● J5是继电器输出接口,系统可提供3路无源常开干接点输出。用户可将"输出1"到"输出3"设置为某类报警输出信号输出。
  ● J6为CONBUS通讯接口,仅作为一种新通讯技术CANBUS的预留口。
  2.4 监控装置使用说明
  WW-JPM整个画面为避免不必要的错误操作,系统限定各个画面能触摸操作且有反应的区域仅限为:模拟的按键位置,其它地方均为显示区域。具体介绍如下:

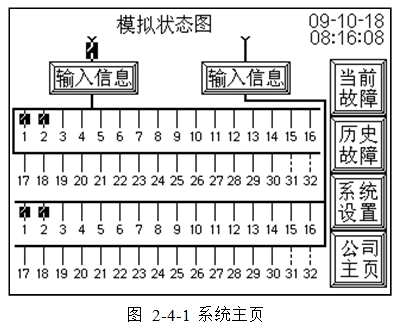

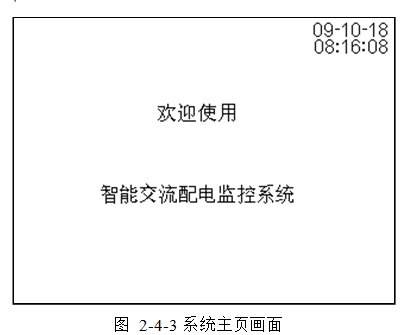

   系统启动时先进入系统主页(公司主页),显示系统画片相关信息,此时若未触摸操作屏幕任意位置或时间超过2分钟,将进入系统基本画面,显示系统状态模拟 图及运行基本信息,见图2-4-1及2-4-2所示。若显示停留在任一非基本画面的页上,且用户超过2分钟未触摸,系统都将自动回到系统基本画面。在系统 主页,若用户超过3分钟未触摸,背光将自动关闭,直到用户触摸屏幕任意位置,背光又会打开。装置上电时先进入系统主页,此时按任一功能键或延时10秒后进 入系统基本画面,显示系统状态模拟图及运行的基本信息,如图2-4-1所示。因为模拟状态图为整个系统物核心信息画面,在此着重讲解如下:
  该 配电监控系统在国内的通信,邮电,等数字信息机房领域应用相当广泛,部分地域对系统的个别术语的称呼略有不同,为了将产品做到技术含盖全面,系统稳定,通 用性强,为此我们根据绝大多数用户的习惯将系统的电源进线类型定义为:1路输入;2路输入;将相应的馈出类型定义为:"1段输出"或"2段输出"。(在此 不再有"主备电源"的文字备注,望用户谅解)

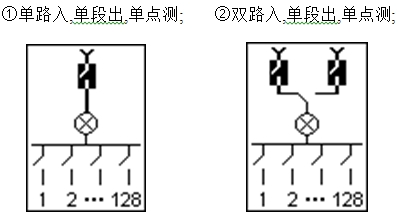

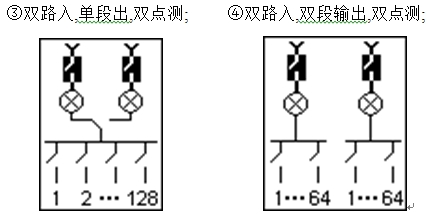

  1.状态模拟图根据实际系统的实际情况共有以下几种拓朴架构,如下例图所示:

  以上4种输入方式加上馈出方式及对应的馈出支路数后共有如下组合方式的模拟图在系统中显示:
  ①单路入,单段出,单点测:16路;32路;48路;64路;96路;128路;
  ②双路入,单段出,单点测:16路;32路;48路;64路;96路;128路;
  ③双路入,单段出,双点测:16路;32路;48路;64路;96路;128路;
  ④双路入,双段出,双点测:16路;32路;48路;64路;

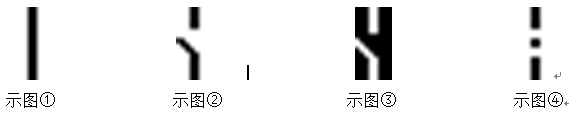

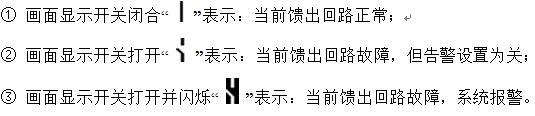

  对应的开关显示形式也有4种分别如下介绍:


  在系统基本画面的右侧设有系统的4个基本按钮,即:"当前故障"、"历史故障"、"系统设置"、"公司主页",现做粗略说明如下:
  ● "当前故障" 触摸"当前故障"按钮,可以查询系统正在发生的全部故障。最多可以存储180条当前故障。
  ● "历史故障" 触摸"历史故障"按钮,可以查询系统曾经发生的全部故障,最多可以存储180条历史。
  ● "系统设置" 触摸"系统设置"按钮,后进入系统设置主页,用户可以根据系统实际情况对各项参数进行配置。
  ● "公司主页" 触摸"公司主页"按钮,后进入系统主页,与启动时一样,本页显示是暂时的。

  2.4.1 操作使用
  在基本画面上触摸各个功能按钮就可以进入相应的菜单。具体讲解如下:

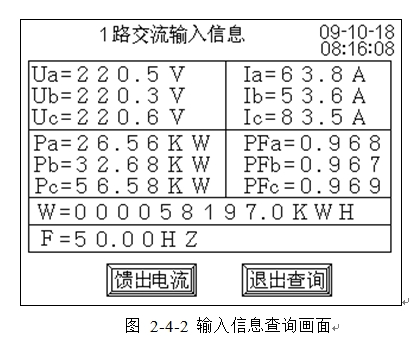

   "输入信息"当需要查询1路或2路母线的相关参数时,请选择对应母线的"输入信息"按钮。此时画面会自动切换出如图 2-4-2 输入信息查询的画面;所有重要信息都显示在此画面里。如果系统扩展有馈出支路电流的检测功能,则可以接着触摸"馈出电流"按钮进行支路的电流参数的查询。 支路电流的画面如下图 2-4-5 支路电流查询画面所示:

  介于"当前故障"与"历史故障"只是查询类别的两个按钮在此我们不作太多的赘述,如图2-4-3;2-4-4所示:当前故障、历史故障、开关状态等。具体如下触释:

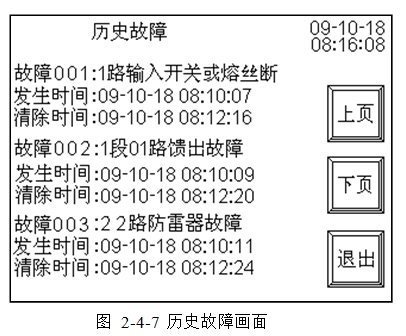

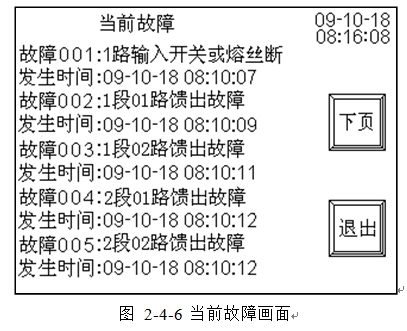

   系统发生故障时,面板上故障灯会闪烁,同时蜂鸣器会发出报警声,此时若触摸屏幕任意位置,报警声会消失,但只有当前全部故障都消失后故障灯才会停止闪 烁。系统可以存储当前故障和历史故障各180项。当前故障包括当前正在发生的故障序号、故障内容和故障发生时间,如图2-4-6所示。已经消除的当前故障 自动转入掉电可保存的历史故障存储区,历史故障包括故障序号、故障内容、故障发生时间和清除时间,如图2-4-7所示。
  2.4.2 系统设置

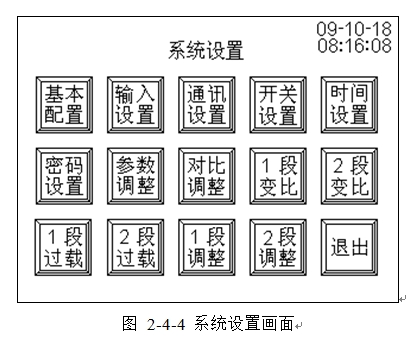

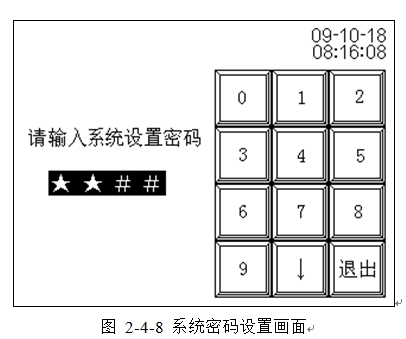

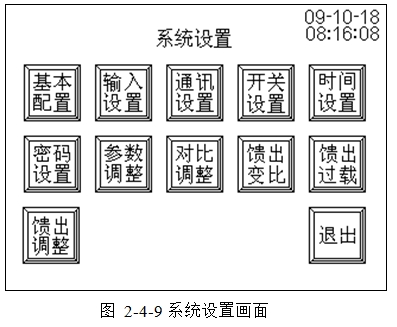

   系统设置完成系统自动管理所必须的参数设定,是系统自动管理的基础,非法更改可能造成严重损害或事故,因此必需进行操作权限管理,输入正确密码方可进 行。在系统主页触摸"系统设置"按钮并在其后的输入系统设置密码页,如图2-4-8所示。产品出厂时设定密码为"1234",用户在系统设置中可以更改密 码,但请务必记住。若万一用户更改的密码丢失,请致电厂家。(初始密码为:"1234") 输入正确的四位密码后进入系统设置主页如图2-4-9所示。
   在系统设置主页通过触摸相应按钮可以设置系统的工作参数,包括系统"基本设置"、"输入设置"、"通讯设置、"开关设置"、"时间设置"、"密码设 置"、"参数调整"、"对比调整",若系统扩展了馈出支路电流的检测功能,则会有"馈出变比"、"馈出过载"以及"馈出调整"的设置功能。

  系统设置各项目输入分:数值输入和选择输入两类:
  光标位于当前输入项目时为反白显示,触摸"↓"按钮可循环移动光标,从而改变当前输入项目。
  选择输入:可通过触摸任一数字按钮(除"↓"、"退出"按钮以外)选择下一个设定值。
  数值输入:通过触摸"0"到"9"数字按钮实现,每触摸一个数字按钮,光标会右移到下一位数字的反白显示面。
   当前项目的设定值如果超出其设定范围,经系统自检程序后则被视为非法操作,此时触摸"↓" 或"退出"按钮无效(画面停在当前,蜂鸣器会发出"嘀嘀"连响声,用户常以为系统死机,实为系统设置的自检程序在生效)(正常操作时为单"嘀"响声。在设 置完毕触摸"退出"按钮后,系统会提示选择"保存"或"放弃",此时若触摸"保存",则本次设置生效;若触摸"放弃",则本次设置无效。
  关于系统设置,需要说明的问题如下:
   ● 系统配置页用于配置系统基本工作状况,请按照系统的实际情况设置。如图2-4-10所示,"基本配置"时"输入类型"只有"单路单测"、"双路单测"、" 双路双测"可供用户选择设置。"输出类型"只有"单段输出""双段输出"可选择;"馈出开关路数"表示为实际某一段馈出上的最多支路数。"馈出支路电流检 测"表示系统可以选择"有"或"无"以确定是否有此功能。若有扩展馈出支路电流检测的功能话同时可以选择"馈出电流过载告警"功能。 "输入开关或熔丝辅助点"及"防雷器故障辅助点"均可选择设置为:"故障时开"或"故障时闭"两种选择用以实现用户对输出继电器状态的任意可选性。此画面 中只有馈出开关路数为数值输入项目,其它均为选择输入项目。

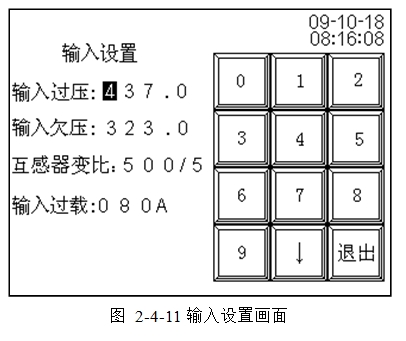

  ● "输入设置"页有系统过欠压门限值,过载门限值及互感器变比等参数的设定。如图2-4-11所示,各项参数请慎重
  与实际情况设定一致;这些参数都关系到系统是否能正常运行及时反应系统状态。建议由专业人员进行设置。

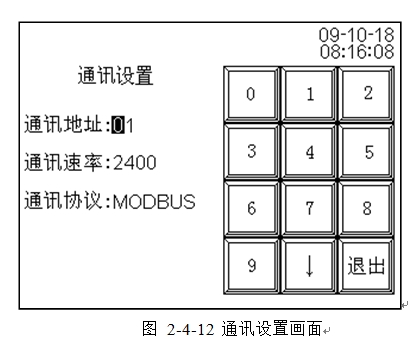

  ● "通讯设置"页用于设定系统与上位机通讯的通讯地址、通讯速率及通讯协议,如图2-4-12所示。其中后两项属于
  选择输入项目。通讯速率可以有:1200、2400、4800、9600四种选择。通讯协议可以有:RTU协议、CDT规约、
  MODBUS规约、IEC103规约等四种选择。

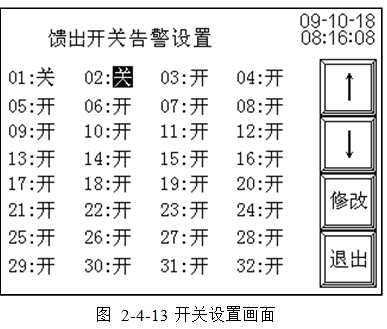

   "开关设置"页,如图2-4-13所示。可以修改馈出支路开关的状态,当某一支路开关跳闸时,也可修改其相应的状态,使其不报警,可以在主画面模拟图中 查看各路开关的"分""合闸状态。本页根据系统配置中"输出类型"及"馈出开关路数"的具体设定,会分为"1段馈出开关1到64告警设置";及"2段馈出 开关1到64告警设置"共计4个画面,每段各有2个画面分别显示1到32及33到64的馈出开关。用户可按"↓"或"↑"移动并修改需要更改告状态的相应 支路的开关状态。因为系统只有上下两个移箭头,所以请耐心操作。

  "时间设置"页,用于修改监控系统的显示时间,请校对实际时间,因为这会涉及到系统故障记录的准确性。
   ● "密码设置"页,用户可以修改自己想要的密码,但请务必记准。在系统主页触摸"系统设置"按钮并在其后的输入系统设置密码页输入正确的四位密码后进入系统 设置主页,产品出厂时设定密码为"1234",用户在系统设置中可以更改密码,但请务必记住。若万一用户更改的密码丢失,请致电厂家。

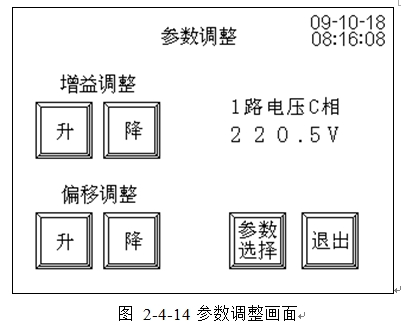

  ● "参数调整"页用在监测参数出现偏差时的校正,分为"增溢调整"与"偏移调整"。"增溢调整"用在系统未加载
  任何检测连线时对系统的调零;请切勿在校准各项参数后再进行增溢调整。"偏移调整"参数可具体校准各项参数,
  如:1路(2路)电压A相/B相/C相;1路(2路)电流A相/B相/C相;1路(2路)功率A相/B相/C相;如图2-4-14
  所示。选择当前需要校准的项目,再根据实际情况可触按"升","降"来做微调,每按一次"升","降"参数改变约为
  0.03左右,请酌情调节。
  ● "对比调整"页,可以修改主机的显示效果(用户常称作亮度调节)可根据实际的情况改变对比度值,从而改变屏
  幕的显示效果,一直触按相应的"升","降"铵钮,注意屏幕的细微变化,直到用户满意当前的调节效果为止。
  关于其它设置,在此不再一一赘述。用户多操作几次便可熟练掌握操作技巧。

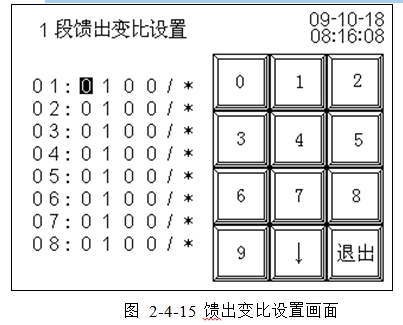

  "馈出变比"页,用于系统馈出支路电流检测功能所必须的电流互感器的电参数设置。介于每一路馈出支路所带的负
  载可能都不一样,甚至差别会比较大。对应选用的电流互感器的电参数也会不一样,为了检测值更加精准,所以建
  议用户严格根据实际选择的电流互感器的实际二次变比的实际参数进行对应的设定。如图2-4-15 所示。
  ● "馈出过载"页,用于系统馈出支路负载安全告警的门限值参数设置。介于每一路馈出支路所带的负载可能都不一样,
  甚至差别会比较大。对应的安全门限告警值也会设置不一样,为了更加细化安全提告警支路的过载所以请根据实际
  需要的情况来设定对应支路的过载门限值如图2-4-16所示。
  ● "馈出调整"页,是一个数字电位器的校准的功能,可以选中任意一路馈出支路的实,与实际的电流值做为参照,通
  过选择需要校准的对应支路再触摸"偏移调整"的"升"按键或"降"按键来进行对应的调整,省去了通过物理方
  式(旋调传感器上的电位器)来校准的麻烦及风险。如图2-4-14所示。
  ● 系统设置参数的设置范围

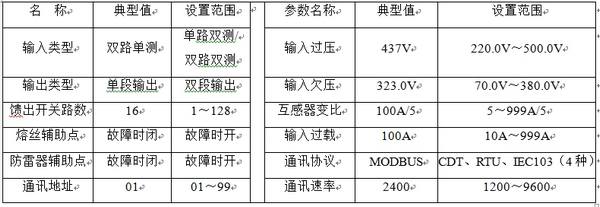

  为确保系统安全,系统自动对设置的参数进行超限检查。各参数的设置范围如下(附表1)所示:
  第三章 JPZ 交流配电综合监测单元(从机)
  3.1 综合监测单元技术参数
  ● 工作电源: AC220V±15%
  ● 额定功耗: ≤5W
  ● 通讯接口: 1个485口
  ● 馈出回路状态检测: 32路
  ● 模拟量输入: 6路
  ● 状态量输入: 4路
  ● 环境温度:-10℃~50℃
  ● 海拔高度:≤2500m
  ● 外形尺寸 (长×宽×高):246mm ×134mm× 40mm
  ● 产品重量: ≤0.8kg
  3.2 综合监测单元功能特点

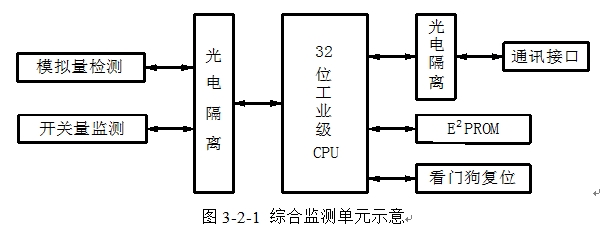

  综合监测单元功能结构如图 3-2-1所示。
  3.2.2 综合监测单元主要特点
  ● 单元采用知名公司的真正工业级 32 位微处理器,速度快、功能强、集成度高,可靠性高。
  ● 通讯口、模拟量通道、开关量通道采用了全隔离技术,微处理器得到精心呵护,符合高等级抗扰度国际标准,系统工
  作稳定可靠。
  ● 单元以电压方式检测馈出回路的状态,不仅更能直观的反应出用户真正所关心的信息,同时也完全省去了系统商购买辅
  助点的高额成本。
  3.3 综合监测单元安装说明

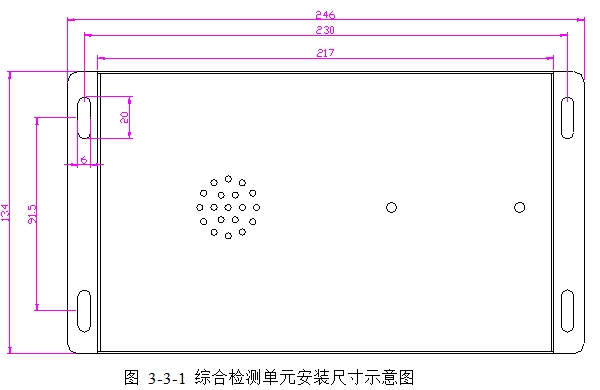

  综合监测单元安装尺寸如图3-3-1所示,一般安装在配电柜内。接线端子如图3-3-3所示。需要说明以下几点:
  ● J1是系统的馈出支路的状态检测,以是电压方式实现。一个单元最多可以监测32个馈出支路,它们之间需要共零
  线。配线时根据支路数的多少,按顺序接线,如果输出分段的话,中间请不要空置间隔。有以下几种情况:

  ①若系统电源输入方式是"单路输入,单段输出,单点检测"且"馈出回路数"小于等于32路,则一字排开按序接线
  即可。若馈出回路数大于32路,系统需要扩展监测单元数,则第33馈出回路及以后的配线需从第2号单元的J1起
  始端子顺序配线,并需要将每个单元的J1-33(公共端)接连在一起。系统最多可扩展至4个单元。(单元之间以拨码
  地址区分,如上图图 3-3-2所示)。
  ②若系统电源输入方式是"双路输入,单段输出,单点检测"则接配线方式与上面一种情况一样。在此不作赘述。
  ③若系统电源输入方式是"双路输入,单段输出,双点检测",则系统最少需要配置2台综合监测单元,以完成对应两
  路电源输入的各项模拟量参数的监测。若馈出回路数小于等于 32路,馈出支路的状态检测则在1号单元上。若支路
  数超过32路,则第33以后的支路再在2号单元上监测,如果有必要,可以最多可扩展至4个单元。
  ④若系统电源输入方式是"双路输入,双段输出,双点检测"则系统最少需要配置2台综合监测单元,分别以完成对应
  两路电源输入的各项模拟量参数的监测及状态检测。若每段馈出支路数小于等于 32路,则1段馈出支路的状态检测
  则从1号单元上顺序接线。2段馈出支路的状态检测则从2号单元上顺序接线。此时,1号单元监测1路进线及1段
  馈出上的全部参数;2号单元监测2路进线及2段馈出上的全部参数;若每段馈出支路数超过32路,则系统需要4
  台综合监测单元,以完成对馈出支路状态的监测。具体为:每一路输入电源及馈出支路需要2个单元来完成该路输入
  及输出回路上的全部参数的监测。此时一路电源的模拟量,开关状态及1到33号支路的状态监测在1号单元上,33
  路以后的支路状态检测则按顺序接到第2号单元上;而二路电源的模拟量,开关状态及1到33号支路的状态监测则
  在3号单元上,第33路以后的支路状态检测则按顺序接到第4号单元上。每段上的单元的J1-33(公共端)需要接连
  在一起。(这是该款智能配电监控系统的最大系配置)。
  ● J2是系统的工作电源端子,建议从给负载供电的输出上取电,因为这里的电是最优质的。若系统必须为双电源输入
  的话则需要在时入单元前完成电源的并联供电。J2-1需与系统的机壳及大地相连接。
  ● J3是系统母线的3个相电压检测端子,J3-1;J3-3;J3-5;J3-7直接将对应母接入对应的端子。采用的是3相4线制接线方示。
  ● J4是系统母线的3个相电流检测端子,J3-1;J3-3;J3-5;J3-7直接将对应母线的各相经互感器后接入对应的端子,(单
  元已内置20mA的小电流互感器,若所测电流超过5A,则用户需根据实际情况选择适当量程的电流互感器,且主机
  装置互感器变比也要与这个量程设为一至)。

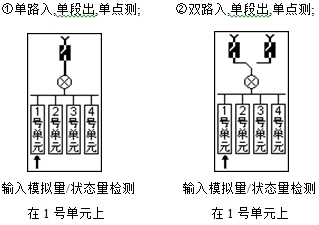

  关于J3,J4这两个端子的接线,根据系统拓朴结构不一样,作如下具体说明,如下图3-3-4所示:


  图 3-3-4 系统单元配置拓朴图示意图
  ①如果系统电源输入方式是"单路输入,单段输出,单点检测"且馈出回路数不大于32路,则对应输入电源的模拟
  量检测、开关状态,防雷状态均在则在1号单元上,若馈出回路数大于32路,系统只需要扩展监测单元数以增加对
  应的馈出回路的监测。此时扩展单元的模拟量检测口无实际意义,单元间以拨码地址区分。(此时该扩展元仅作为
  馈出回路监测的扩展使用。)
  ②如果系统电源输入方式是"双路输入,单段输出,单点检测"且馈出回路数不大于32路,则对应输入电源的模拟
  量检测在1号单元上,且单元可以监测两路输入的开关状态,防雷状态,对应的1路及2路的输入开状态、防雷状
  态定义在1号单元上监测;分别接入对应的检测口。若馈出回路数大于32路,系统只需要扩展监测单元数以增加
  对应的馈出回路的监测。此时扩展单元的模拟量检测口无实际意义,单元间以拨码地址区分。(此时该扩展元仅作
  为馈出回路监测的扩展使用。)
  ③如果系统电源输入方式是"双路输入,单段输出,双点检测"且馈出回路数小于32路,则系统至少需要配置2台
  综合监测单元以完成对两个检测点的共计12路模拟量的检测。"检测点1"的对应输入母线的模拟量,开关状态,
  防雷状态检测在1号单元上,"检测点2"的对应输入母线的模拟量检测在2号单元检测上。若馈出回路数大于32
  路,则第33以后的支路可以在用完1号单元全部的检测接口后,接着顺序从2号单元的J1-1开始接线,若馈出回
  路数多于64路,则只需再扩展监测单元以完成支路的检测。各单元间以拨码地址区分。(此时扩展单元3,4仅作
  为馈出支路状态的监测使用。)
  ④如果系统电源输入方式是"双路输入,双段输出,双点检测"且每一段馈出回路数大于32路,则系统必需配置4
  个监测单元,此时对应的1路模拟量检测及输入开状态、防雷状态定义在1号单元上监测;2路的模拟量定义在3
  号单元上监测;特别需要提醒的是:2路输入的开状态、防雷状态监测分别定义在3号单元的J6-1,J6-2上监测;
  (这样定义的目的是为了将单元的软件做到通用)。
  ● J5是485内通讯接口,用于与监控系统主机通讯,请与主机的内通讯口J3端子对应并连接接好(如果系统有多个综
  合监测单元,则请将所有单元的内通讯口全部并连接在一些,再与主机的内通讯口J3端子对应接好。系统会通过拨
  置好的地址拨码来识别每个单元的地址)为减少不必要的干扰,通讯线请使用屏蔽线。关于综合监测单元地址拨码开
  关的拨法如上图3-3-4所示:
  ● J6是母线的状态检测,对应为系统电源输出的各种开关状态的检测,这些开关状态可以是:防雷故障、输入开关或
  熔丝等。这些状态的检测必须是以辅助点方式实现(辅助点的形式应为:当主触点断开或跳闸时辅助点应闭)。它们
  之间有状态公共端。(两路输入的相关开关状态监测的接线方法与对应模拟量的监测接线方法相同,请参照上述)。
  结束语
  欢迎您选择使用石家庄科利华电气有限公司的相关产品,同时欢迎您提出宝贵的合理化意见,我们将谒诚听取并为您提供更优质的服务。
  本手册内容如有改动,恕不另行通知
