触摸屏系统

文章来源： 更新时间：2014-01-02

　　适用范围：
　　监控系统可配置我公司5A及以上整流模块，可支持单充电机，单电池组，单母线接线方案的直流系统，适合于35KV以上变电站，电厂及水电站使用。
　　系统特点：

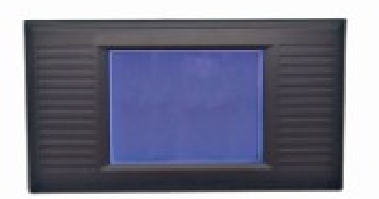

　　主监控采用320×240LCD中英文菜单显示，触摸屏操作，对比度可调节。
　　监控系统采用模块化积木式结构，多CPU分布式控制，下设交流监控单元PM3A，直流监控单元PM3D，开关量监控单元PM3K，内部通过PS485总线连接。
　　接入开关量监控可支持两段母线5级或7级硅链控制，及12路系统故障分类配置输出。
　　可选配我公司5A及以上的模块构成系统，组态灵活。
　　支持所有接线方案（含三组充电机，双电池组，母线分段）
　　可支持单组18/108节电池巡检。
　　可支持两段母线绝缘支路检测，每段最多120路。
　　具有声光报警。
　　系统设置工作参数保存在EEPROM中，掉电不丢失。
　　各种报警信息汉字显示，故障定位清晰直观，当前故障最多显示36条。
　　历史故障可存储255条，其中最新的32条保存在EEPROM中，掉电不丢失。
　　电池管理具有自动和手动两种工作模式，在自动模式下充电管理过程自动完成，维护性均充自动完成。
　　具有电池温度补偿，电池均充超时保护，电池容量评估，放电管理等功能，启动放电计量自动记录放电时间和放电容量。
　　主监控提供RS232/RS485接口，内置CDT和Modbus两种通讯协议，可与电站自动化系统连接。
　　系统特点：
　　交流输入：AC380V±20%
　　电网频率：50HZ±10%
　　功率因数：≤0.92
　　输入过欠压保护：380±20%
　　稳压精度：≤±0.5%
　　稳流精度：≤±0.5%
　　效率：≥94%
　　波纹系数：≤0.1%
　　绝缘电阻：≥100MΩ
　　可闻噪音：≤55dB
　　环境温度：-5°C~+45°C
　　相对湿度：≤90%（20±5°C）
　　绝缘强度：2KVAC一分钟无闪路，无击穿
　　输出电压：180V~286V任意设定（220V系统）
　　90V~143V任意庙宇110V系统）
　　输出电流：10A~480A（220V系统最大配置24个整流模块0
　　20~960A（110V系统最大配置24个整流模块）
　　电池容量：任意容量的直流系统
　　整流模块：我公司5A及以上的充电模块
　　电池充电管理：自动 手动
　　柜体尺寸：800×600×2260或800×600×2360
　　系统接线方案：所有接线方案
