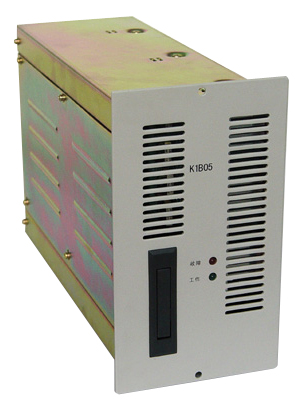

K1B05高频开关电源模块(M1B05)

文章来源： 更新时间：2013-12-27

　　定电压：380V，50HZ
　　电压变化范围：380V±15%
　　频率变化范围：50HZ±10%
　　直流输出
　　输出额定值： 5A/230V（K1B05）
　　7A/230V（K1B07）
　　10A/115V（K1A10）
　　电压调节范围：180V-286V（K1B05、K1B07）
　　90V-155V（K2A10）
　　输出限流范围：20%-110%×额定电流
　　稳压精度：≤0.5%
　　稳流精度：≤0.5%
　　纹波系数：≤0.1%
　　转换效率：≥94%（满负荷输出）
　　动态响应：在20%负载跃变到80%负载时恢复时间≤200цS，超调≤±2%
　　可闻噪声：≤55dB
　　工作环境温度：-5℃ -- +45℃
　　绝缘
　　绝缘电阻：直流部分、系统部分与地之间相互施加500V/50HZ的交流电压，绝缘电阻>2MΩ
　　绝缘强度：交流部分、直流部分和机壳间，直流部分与机壳间施加50HZ的2KV 的交流电压，一分钟无击穿，无闪弧
　　四遥功能
　　遥控：开/关机、均/浮充
　　遥调：输出电压、输出限流均连续可调
　　遥测：输出电流、输出电压
　　遥信：开/关机状态、工作状态
　　结构外型
　　模块尺寸：221.5×126(前面板)，197×110×307(箱体)
　　模块重量：6.2Kg
